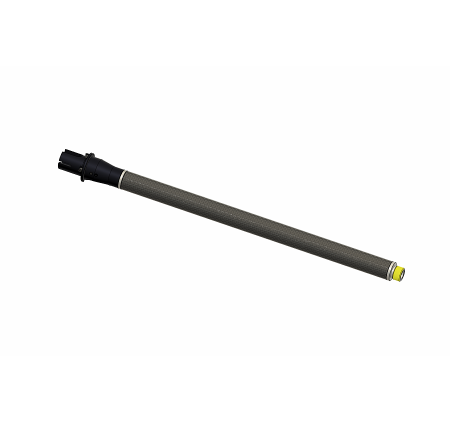

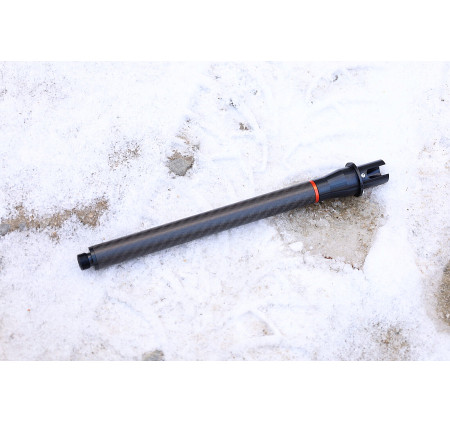

RETRO ARMS CANNA ESTERNA SOFTAIR IN CARBONIO PER AR15

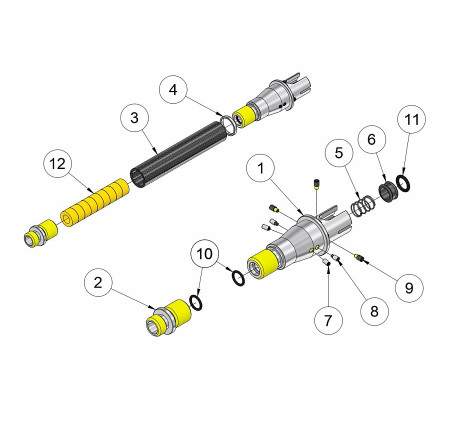

Nuovo design: outer barrel estremamente resistente e, rispetto agli outer in metallo, molto leggero per repliche airsoft in stile AR15 (M4). La parte predominante del fusto — il tubo in fibra di carbonio ③ con spessore di 2 mm e diametro di 19 mm — è molto resistente e leggera. Il tubo è realizzato laminando tessuto in carbonio e non è una finitura imitative (stampa) su un tubo di plastica. La designazione 3K indica il tipo di intreccio della fibra di carbonio.

Nella parte anteriore è presente un tappo terminale in duralluminio ②, realizzato in duralluminio aeronautico 7075 con filetto standard M14 x 1 mm CCW (filetto sinistro). Se è richiesto un filetto destro, è necessario utilizzare una riduzione a filetto destro M14 x 1 mm (9403). Su entrambe le estremità del fusto sono presenti O-ring integrati ⑩ (8,5 x 1 mm) per il centraggio dell’inner barrel.

Inserti fonoassorbenti

Il tubo in carbonio è riempito con inserti fonoassorbenti stratificati ⑫, che hanno un diametro interno minore del diametro esterno dell’inner barrel; questo impedisce all’inner barrel di vibrare durante lo sparo e, allo stesso tempo, non trasmette il rumore dello sparo alle altre parti della replica airsoft.

Nella carcassa principale ① dell’outer barrel (realizzata in duralluminio aeronautico 7075) è integrato il meccanismo di spinta della camera Hop Up. La pressione della camera Hop Up è regolata da una morsetta a cuneo che utilizza due viti di regolazione ⑦. Queste viti premono la camera contro il gearbox tramite un anello di pressione evitando che la camera Hop Up rimbalzi durante lo sparo (vedi video per dimostrazione). Ciò aiuta inoltre a prevenire perdite d’aria indesiderate tra il nozzle e la gomma Hop Up. L’anello di spinta ⑥ è tornito CNC in acciaio C45 e temprato per ottenere elevata durezza, prevenendo deformazioni causate dalle viti di serraggio, dovute alla forte forza di serraggio del sistema a cuneo. L’anello di spinta è caricato a molla ⑤ per garantirne il corretto posizionamento durante l’assemblaggio. L’anello di pressione è fissato lateralmente con due viti di fermo ⑧ per evitare che fuoriesca durante la manipolazione. Per prevenire il trasferimento di urti rigidi dovuti allo sparo, è importante posizionare un O-ring ⑪ (8,5 x 2 mm 70ShA) nella parte anteriore della camera Hop Up. Nel caso della camera Hop Up RetroArms per AR15 (6388) è richiesto un solo O-ring. Le nostre camere Hop Up sono dotate di un dado colletto (6778) con una superficie frontale ingrandita che impedisce il taglio dell’O-ring — un problema comune nelle camere prive di questa caratteristica.

Lunghezza Hop

A causa delle variazioni nelle camere Hop Up di altri produttori è necessario misurare la lunghezza e, eventualmente, aggiungere un O-ring aggiuntivo. Pertanto il corretto funzionamento della pressione non può essere garantito fuori dalla scatola. Le asole di indicizzazione delle alette sono progettate per essere compatibili con le camere Hop Up RetroArms; la compatibilità con altri produttori non è garantita.

La carcassa principale dell’outer barrel include tre filetti M2.5 disposti sul perimetro per l’installazione delle viti di posizionamento ⑨. Per i corpi AR15 RetroArms si usano tutti e tre i pezzi delle viti di posizionamento. Tra la carcassa principale e il tubo in carbonio è presente un anello decorativo ④ in duralluminio aeronautico 7075.
